 产品类别:温度保险丝|热熔断体 - 方块温度保险丝|方形热熔断体 |
| |
|
产品名称:M10M20M30温度保险丝L10L20L30L33热熔断体 |
产品编号:102℃、115℃、125℃、130℃、138℃、145℃ |
产品简介:
|

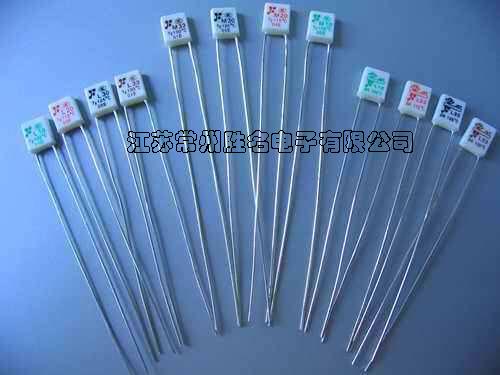

M(L)10-M(L)30温度保险丝 |
 |
产品编号： |
M系列/L系列 |
|
产品名称： |
温度保险丝 |
|
|
|
|
|
|
产品类别： |
温度保险丝(热熔断器) |
| | |
| 产 品 说 明 |
概述
本系列热熔断体,以一低熔点合金之感温体为主要部件。当环境温度升高并达到上述感温体的熔点时，感温体熔解并在内装的助熔剂邦助下，于引线端头缩成珠状物，由此切断电通路。
规格表
|
|
|
TYPE |
TF ℃ |
TH ℃ |
TM ℃ |
ELECTRICAL RATINGS (A.C.) / SAFETY APPROVAL |
|
U L |
C-UL |
TUV |
CCC |
KETI |
PSE(JET) |
VDE |
BEAB |
|
M10 |
102 + 0 -10 |
75 |
165 |
1A/250V
2.5A/125V |
1A/250V
2.5A/125V |
2A/250V |
2A/250V |
2A/250V |
——— |
——— |
——— |
|
M20 |
115 + 0 -10 |
85 |
165 |
1A/250V
2.5A/125V |
1A/250V
2.5A/125V |
2A/250V |
2A/250V |
2A/250V |
——— |
——— |
——— |
|
M30 |
125 + 0 -10 |
90 |
165 |
1A/250V
2.5A/125V |
1A/250V
2.5A/125V |
2A/250V |
2A/250V |
2A/250V |
——— |
——— |
——— |
|
M33 |
130 + 0 -10 |
100 |
165 |
1A/250V
2.5A/125V |
1A/250V
2.5A/125V |
2A/250V |
2A/250V |
2A/250V |
——— |
——— |
——— |
|
L10
RoHS compliant |
102 + 0 -10 |
75 |
165 |
1A/250V
2.5A/125V |
1A/250V
2.5A/125V |
2A/250V |
2A/250V |
2A/250V |
2A/250V |
2A/250V |
——— |
|
L20
RoHS compliant |
115 + 0 -10 |
85
( for ref. ) |
165 |
1A/250V
2.5A/125V |
1A/250V
2.5A/125V |
2A/250V |
2A/250V |
2A/250V |
2A/250V |
2A/250V |
1A/250V |
|
L30
RoHS compliant |
125 + 0 -10 |
90
( for ref. ) |
165 |
——— |
——— |
2A/250V |
2A/250V |
2A/250V |
2A/250V |
2A/250V |
1A/250V |
|
L33
RoHS compliant |
130 + 0 -10 |
100
( for ref. ) |
165 |
2.5A/125V |
2.5A/125V |
2A/250V |
2A/250V |
2A/250V |
2A/250V |
2A/250V |
1A/250V | |
安规: UL, CUL, CSA, BEAB, TUV, VDE, MITI
① TF—标称动作温度
② TOFF –实际断开温范围:在规定条件下测得的使热熔体导电状态改变之温度范围。
③ TH —保持温度: 热熔断体在规定条件下和规定时间内不会改变其导电状态的最高温度。
④ TM – 极限温度: 在此温度下，热熔断体导电状态已改变，但其机械性能及电气性能在规定时间内不致改变。
